Описание

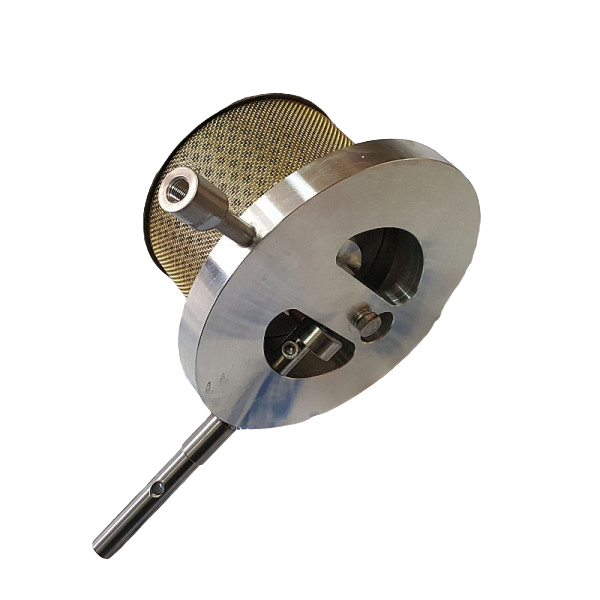

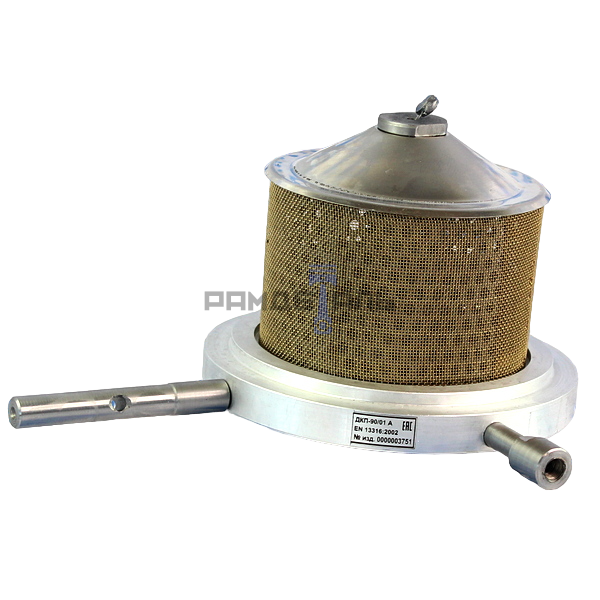

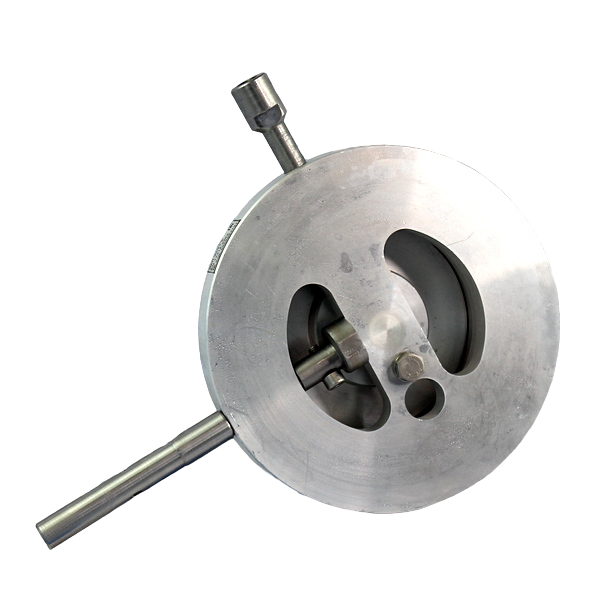

Донный клапан ДКП-90/01А с ручным дублером ТУ3740-45658725-001-2016 (далее клапан) предназначен для нижнего слива/налива рабочих сред из емкости в емкость в автоцистернах бензовозов и топливозаправщиков, в том числе на камаз. Конструкция данного донного клапана обеспечивает управляемый нижний налив/слив различных рабочих сред в многосекционных емкостях через единую магистраль. Клапан сохраняет закрытое состояние при отсутствии управляющего давления. При подаче управляющего воздуха в приемный штуцер, цилиндр под действием давления поднимается вверх, открывая затвор в основании. При сбросе давления воздуха и под действием пружины клапан возвращается в исходное положение, перекрывая затвор. Клапан также оборудован ручным дублером, который служит для принудительного открывания и закрывания затвора. Характеристики данного донного клапана: - Диаметр номинальный: 80 мм; - Диаметр номинальный при использовании ручного дублера: 56 мм; - Рабочее давление воздуха управляющей сети: 0,2…0,8 МПа; - Присоединение к цистерне: фланцевое; - Герметичность при давлении 0…0,6 Мпа (ГОСТ 9544): класс А; - Температура рабочей среды: до +80 С; - Габаритные размеры: 225х276,5х143 мм; - Вес: 3,7 кг ± 0,2 кг. Данный донный клапан ДКП-90/01А с ручным дублером ТУ3740-45658725-001-2016 применяется на камаз и является надежным и эффективным компонентом системы слива/налива рабочих сред в автоцистернах.
